Pil sınıflandırma, batarya paketi üretiminde voltaj ve iç direnç değerleri birbirine en yakın hücrelerin seçilip aynı grupta bir araya getirilmesi işlemidir. Görünüşte özdeş çıkan iki lityum iyon hücre, üretim toleransları, malzeme farkları ve depolama sürecindeki elektrokimyasal değişimler nedeniyle farklı kapasite ve iç dirence sahip olabilir. Bu farkı üretim öncesinde tespit edip eşleştirmek, batarya paketinin ömrünü, performansını ve güvenliğini doğrudan belirler.
Hücreler Neden Birbirinden Farklı Çıkar?
En yüksek kalitedeki hücreler bile üretim hattından tamamen aynı özelliklerle çıkmaz. Bunun başlıca nedenleri şunlardır:
- Elektrot kaplama kalınlığındaki milimetrik farklar
- Elektrolit doldurma miktarındaki küçük sapmalar
- Formasyon ve yaşlandırma (aging) sürecindeki zamanlama farkları
- Depolama sırasında hücrelerin elektrokimyasal yapısında meydana gelen doğal değişim
- Farklı üretim partileri (batch) arasındaki malzeme tutarlılığı farkları
Bu nedenle üretim sonrası her hücrenin voltajı ve iç direnci ayrı ayrı ölçülmeden, hücreler doğrudan bir pakette bir araya getirilmemelidir.
Eşleşmemiş Hücrelerin Pakette Yarattığı Sorunlar
Bir batarya paketinde seri veya paralel bağlanan hücreler arasında kapasite ya da iç direnç farkı varsa, paket kendi en zayıf hücresi kadar performans gösterir. Bu durumun sonuçları üretim ve saha kullanımında şöyle ortaya çıkar:
Kapasite kaybı: Seri bağlı bir dizide en düşük kapasiteli hücre, şarj ve deşarj sınırlarını belirler. Diğer hücreler tam kapasitelerine ulaşamadan devre dışı kalır, paketin toplam kullanılabilir enerjisi düşer.
Erken yaşlanma: Zayıf hücre her döngüde diğerlerine göre daha fazla strese girer, bu da o hücrenin daha hızlı yaşlanmasına ve paketin genel ömrünün kısalmasına yol açar.
Dengesiz ısınma: İç direnci yüksek hücreler, aynı akımda daha fazla ısı üretir. Paket içindeki bu sıcaklık farkı, zamanla termal dengesizliğe ve güvenlik riskinin artmasına neden olabilir.
BMS üzerinde ek yük: Batarya yönetim sistemi (BMS), eşleşmemiş hücreleri dengelemek için sürekli çalışmak zorunda kalır. Pasif dengeleme yöntemlerinde bu fazla enerji ısı olarak harcanır, verimlilik düşer.

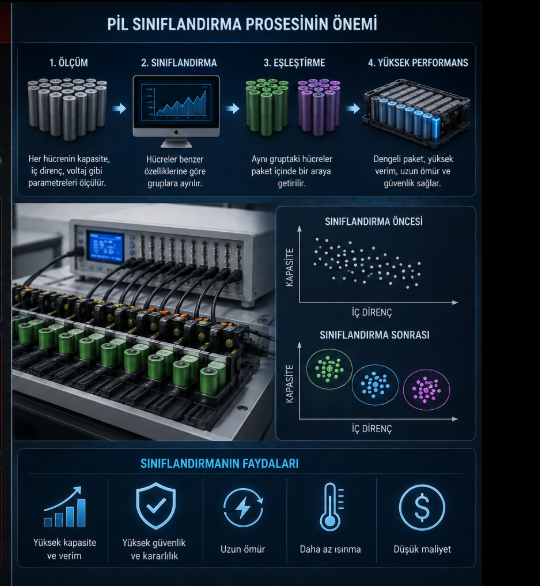

Sınıflandırmada Ölçülen Temel Parametreler
Sınıflandırma sürecinde hücreler genellikle şu üç parametreye göre gruplandırılır:
- Açık devre voltajı (OCV): Hücrenin dinlenme durumundaki voltajı, şarj durumu hakkında hızlı bir gösterge sunar.
- İç direnç: Hücrenin akım altında ne kadar ısı ve gerilim kaybı ürettiğini gösterir, performans ve ısınma davranışını doğrudan etkiler.
- Kapasite (mAh): Hücrenin tam şarj ile tam deşarj arasında sağlayabildiği gerçek enerji miktarıdır.
Bu üç değer birbirine yakın çıkan hücreler aynı gruba atanır. Sanayi uygulamalarında genellikle yüzde birkaçlık bir tolerans aralığı hedeflenir; tolerans ne kadar dar tutulursa paketin performans tutarlılığı o kadar yüksek olur.
Üretim Öncesinde Sınıflandırmanın Avantajı
Sınıflandırmayı üretim hattının başında, hücreler pakete monte edilmeden önce yapmak, sonradan devre bazlı dengeleme yapmaktan çok daha verimlidir. Üretim öncesi sınıflandırmanın sağladığı avantajlar:
- Paket montajından sonra tespit edilecek uyumsuzluk nedeniyle hücre veya paket iadesi riski azalır.
- BMS, zaten birbirine yakın hücrelerle çalıştığı için daha az enerji harcayarak dengeleme yapar.
- Paketin gerçek sahadaki ömrü, laboratuvar testlerinde öngörülen değerlere daha yakın çıkar.
- Kalite kontrol verileri, üretim hattındaki hücre partilerinin tutarlılığını izlemek için kullanılabilir.
Otomatik Sınıflandırmanın Manuel Yönteme Üstünlüğü
Manuel ölçüm ve gruplama, düşük hacimli üretimde uygulanabilir olsa da yüksek hacimli hatlarda hem yavaş hem de hata payı yüksek bir yöntemdir. Otomatik sınıflandırma sistemleri:
- Binlerce hücreyi saat başına tutarlı bir hızda ölçüp gruplandırabilir.
- Ölçüm hatası ve operatör kaynaklı tutarsızlığı ortadan kaldırır.
- Sonuçları dijital olarak kaydederek izlenebilirlik ve kalite raporlaması sağlar.
- Farklı tolerans aralıklarına göre otomatik grup ayrımı yaparak üretim hattı ile doğrudan entegre çalışır.
logiCAN’ın iCANsort hücre sınıflandırma makinesi, voltaj ve iç direnç ölçümünü yüksek hızda gerçekleştirerek batarya paketleme hatlarında bu süreci otomatikleştirir. Sınıflandırma aşamasında ayrılan hücreler, ardından punta kaynağı ile pakete entegre edilerek üretim akışı kesintisiz şekilde devam eder.
Sıkça Sorulan Sorular
Pil sınıflandırma nedir? Pil sınıflandırma, voltaj, iç direnç ve kapasite değerleri birbirine yakın hücrelerin ölçülüp aynı grupta eşleştirilmesi işlemidir.
Sınıflandırma yapılmazsa ne olur? Paket içindeki en zayıf hücre tüm paketin performansını sınırlar, erken yaşlanma, dengesiz ısınma ve kapasite kaybı riski artar.
Sınıflandırmada hangi parametreler ölçülür? Açık devre voltajı, iç direnç ve kapasite (mAh) en sık kullanılan üç temel parametredir.
Sınıflandırma ne zaman yapılmalı? Hücreler pakete monte edilmeden önce, üretim hattının başında yapılması en verimli sonucu verir.
Otomatik sınıflandırma manuel yönteme göre neden tercih edilir? Daha yüksek hızda, tutarlı ölçüm doğruluğuyla ve dijital izlenebilirlik sağlayarak yüksek hacimli üretime uygun sonuç verir.
